立式五轴加工中心 |
|

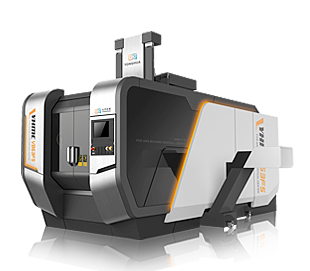

| 立式五轴加工中心YHMC-VB63F5 |
| 立式五轴加工中心产品介绍 |
|
立式五轴加工中心VB系列 YHMC-VB系列是山东永华与欧洲设计公司共同开发设计的五轴加工中心，主要适用于薄壁类、壳体类、阀体类等复杂曲面要素零件的柔性高效加工，同时针对模具行业 ，用于加工型腔模、冲压模等各类模具。 |
 |
| 立式五轴加工中心产品特点 |
|

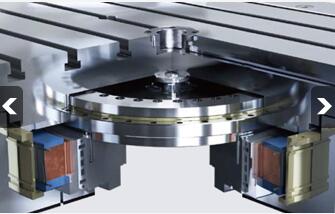

★整体龙门式紧凑结构，刚性好，Y轴采用双驱动结构设计，保证高速运动的平稳性，箱体式主轴箱结构带来更高的大扭矩输出稳定性。 ★配备链式直插式刀库伺服电机直接驱动，运行速度快、定位精度高，极大地方便了客户对不同工序的加工需求 刀套运行速度：150刀套/min 刀具容量：40T ★VB63F5采用双摇摆结构，确保在五轴加工或任意角度定位精度加工等，以扩展机床应用领域，满足高复杂度加工需求。 A、C轴有断电液压和气压双层保护，有极高的可靠性 ★A/C轴采用力矩电机直接驱动，省去减速传动齿轮，大幅度提高运行精度，提高旋转速度，并有液压夹紧系统，锁紧力矩大，能很好的保证复杂的五轴加工功能的实现。转速可达60rpm ★U型床身结构和尾座单元，确保转台高速运动或大负荷时保持精度。 ★X/Y/Z轴配备光栅尺，A、C轴配备环形光栅，保证了机床在高速快移的情况下提高工件精度等级，高定位精度。 ★Z轴配备气动平衡系统，确保了机床在快速移动下的高精度要求。 |
 |

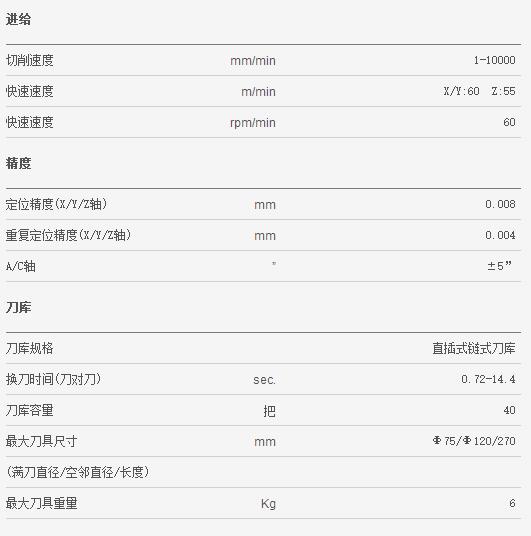

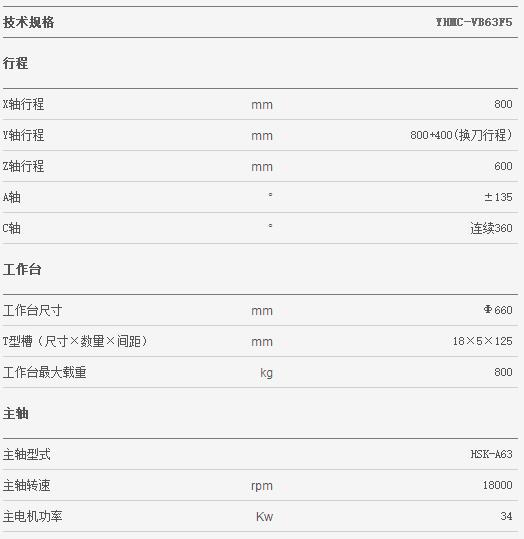

| 立式五轴加工中心技术参数 |
  |
